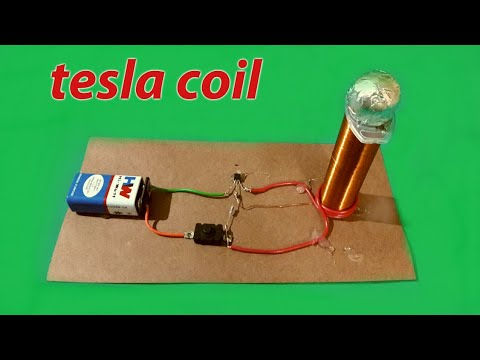

DIY Mini Tesla Coil

Tesla coil adalah jenis rangkaian transformator resonansi diciptakan oleh Nikola Tesla sekitar 1891 yang berfungsi untuk menghasilkan tegangan tinggi, rendah arus, frekuensi tinggi bolak listrik. Tegangan yang dihasilkan dapat mencapai lebih dari 20kv yang sanggup membunuh manusia apabila ia tersambar tegangan setinggi itu.

Cara Membuat

1. Bahan Bahan

• 22 gauge magnetic Kawat tembaga - 30 cm

• 28 gauge magnetic Kawat tembaga - 10 m

• Pipa PVC [Diameter - 2cm, Panjangnya 9cm]

• Ganti - 1

• 2N2222A Transistor - 1

• Resistor 22K Ohm - 1

• Baterai Klip 9V - 1

• Kardus secukupnya [10 x 10 cm] - 1

2. Pengkabelan dan Finishing

• Ambil pipa pvc dan lilit 300-400 putaran kawat tembaga 28G.

• Gunakan selotip di bagian bawah dan gulung 4-5 putaran kawat tembaga 22G [kumparan kedua].

• Sekarang lepaskan enamel kabel tembaga di ujungnya.

• Solder 22k ohm resistor ke basis transistor 2n2222.

• Solder kawat ujung bawah dari kumparan primer ke pangkalan.

• Solder salah satu ujung kumparan sekunder ke kolektor.

• Solder Terminal positif dari klip baterai untuk Beralih dan terminal negatif ke pin emitor.

• Sekarang solder ujung lain dari kumparan sekunder dan pin lain dari saklar ke ujung bebas dari 22k resistor.

• Biarkan kawat ujung atas dari kumparan primer bebas di udara.

• Sirkuit/pengkabelan selesai

Video lengkap

Sumber Youtube : Tech Maker
